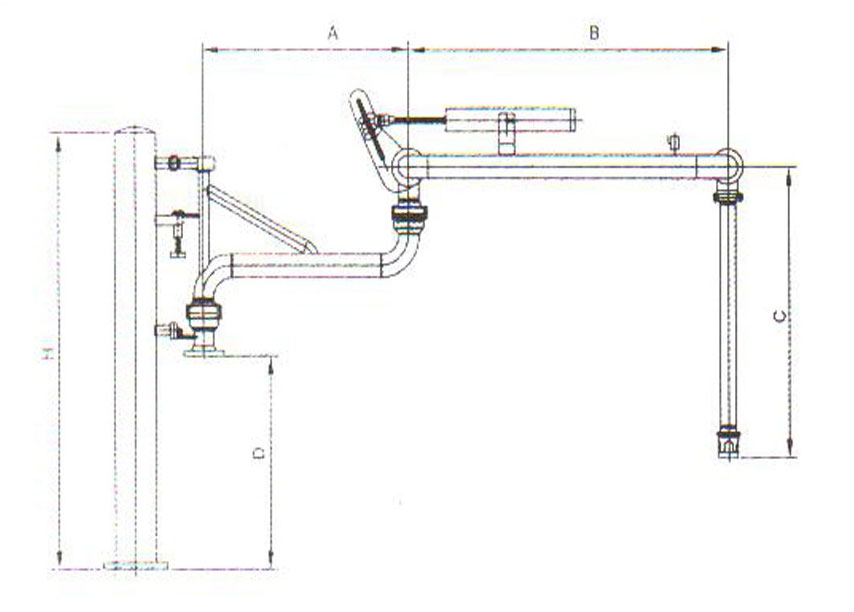

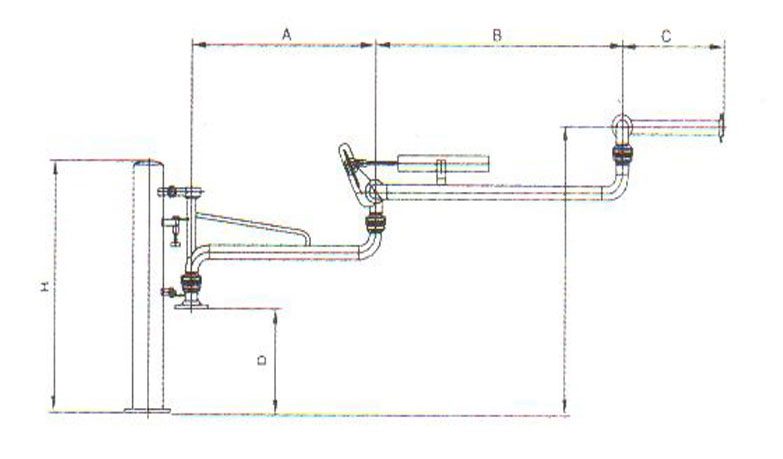

| AL1402型 | AL1403型 |
 |
 |
 |
▽使用场合：槽车顶部敞口装车作业 ▽适用介质：原油、成品油、化工介质 ▽工作温度：-40℃―+80℃ ▽工作压力：0.4―2.5MPa ▽材 质：管道―碳钢/不锈钢 垂管―铝合金 ▽典型尺寸见下表 |
| 名 称 | 尺 寸 | 公称口径 | ||||
| A | B | C | D | H |
DN50 DN80 DN100 DN125 DN150 |
|
| mm | mm | mm | mm | mm | ||
| 汽车顶部装卸 | 1200 | 1800 | 1600 | 1050 | 2000 | |
| 火车顶部装卸 | 1300 | 2900 | 3500 | 1200 | 2150 | |

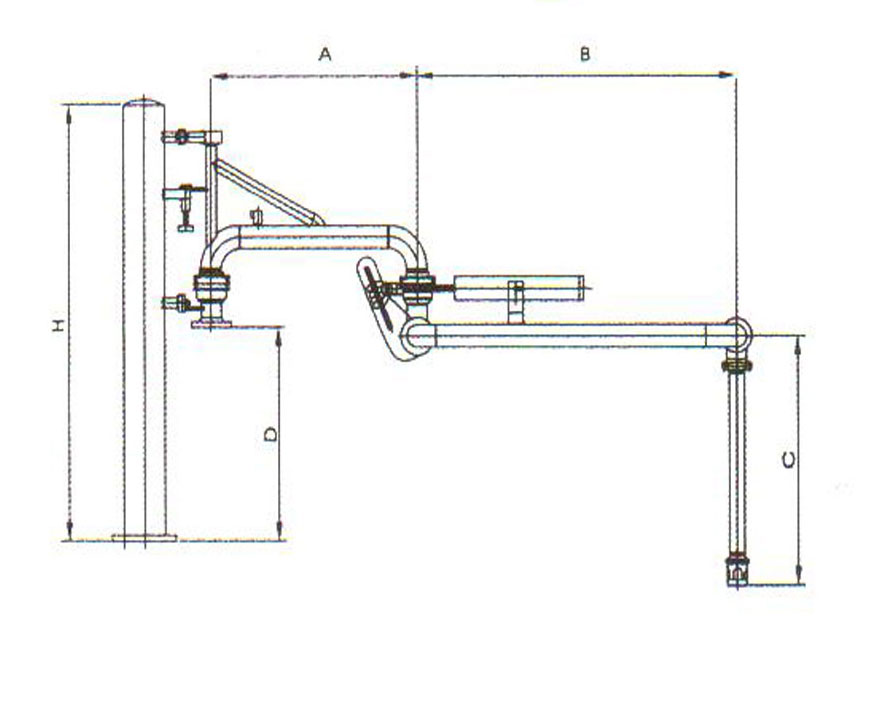

| AL2503型 | AL2504型 |
 |
 |
| 名称 | 尺寸 | 公称口径 | |||||
| A | B | C | D | E | H |
DN50 DN80 DN100 DN125 |
|
| mm | mm | mm | mm | mm | mm | ||
| 火车顶部装卸 | 1200 | 2900 | 300 | 420 | 740 | 1300 | |
| 汽车顶部装卸 | 1200 | 1800 | 300 | 420 | 740 | 1300 | |

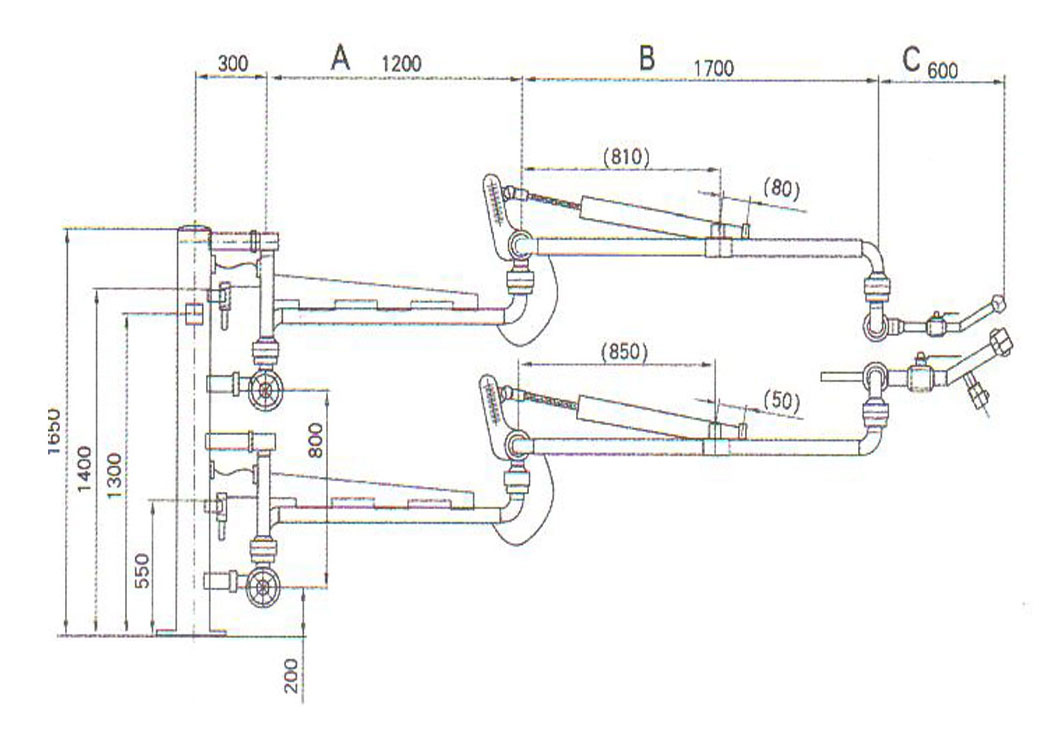

AL2543型 |
适用场合：汽车底部密闭装卸作业管线接口侧向 适用介质：液化气、液氯、液氨等 工作压力：1.0-4.0MPa 管道材质：20# 304 316 |
