玻璃板液位计、玻璃板液位计价格【湖北旗达】

简介：湖北旗达石化设备有限公司是一家液位计的专业生产厂家,其产品玻璃板液位计具有安装方便、使用寿命长、价格实惠等优点。买玻璃板液位计就选湖北旗达,性能优良、价格实惠、满足您的需求。
玻璃板液位计（UHZ-BL）型

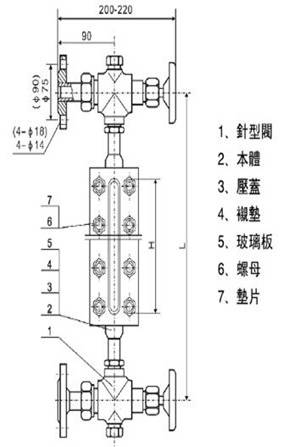

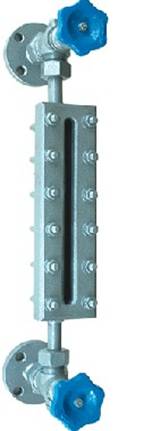

玻璃板液位计	玻璃板液位计结构图

玻璃板液位计用途：
玻璃板液位计适用于化工、石油等工业设备容器上做液位显示。

玻璃板液位计产品结构：
        玻璃板液位计的上下阀上装有法兰接头，与容器连接构成联通器，透过玻璃板直接指示容器内的液位，“夹套型”设有加热或冷却装置。该装置加热时可用蒸汽，冷却时可用循环水，这样可以调节流动性能，夹套接管尺寸为G_1/4内螺纹。
    在上下阀内装有钢球，当玻璃板因意外事故破坏时，钢球在容器内压力的作用下自动密封，防止容器内的介质继续外流。
     在仪表上端针型阀上装有限塞螺钉，可供放气之用，下端针型阀上也装有限塞螺钉，可供放空、取样、排污、清洗。

玻璃板液位计主要技术数据：
1、工作压力:见表1
2、工作温度:见表1
3、针型阀的自动开闭压力:≥0.2MPa
4、夹套蒸汽压力为:≤0.6MPa
5、玻璃板的急变温差为:≤240℃
6、仪表的规格是按安装中心距L制定的。（详见表1）
（注：我司承接特殊规格的定货）
7、最高工作压力:12MPa

产品类型：

名称

型号

公
称
压
力
MPa

介
质
温
度
℃

结构特征

（规格按上、下阀中心线间距离）

标准号

结构
形式

材料

L=
304

L=
500

L=
800

L=
1100

L=
1400

L=
1700

透
光
式
玻
璃
板
液
位
计

AT2.5

2.5

≤
250℃

普通型

Ⅰ(碳钢)
Ⅱ(316L)

△
△

HG21589.1-95

夹套型

Ⅰ(碳钢)
Ⅱ(316l)

△
△

AT6.3

6.3

≤
250℃

普通型

Ⅰ(碳钢)
Ⅱ(1Cr18Ni9Ti)

△
△

HG21589.1-95

夹套型

Ⅰ(碳钢)
Ⅱ(1Cr18Ni9Ti)

△
△

反
射
式
玻
璃
板
液
位
计

R4.0

4.0

-20
～
+50

普通型

Ⅰ(碳钢)
Ⅱ(1Cr18Ni9Ti)

△
△

HG5-1366-80

夹套型

Ⅰ(碳钢)
Ⅱ(1Cr18Ni9Ti)

△

R0.6

0.6

-20
～
+50

带颈
衬里

Ⅲ(碳钢衬里)

△
△

HG5-1367-80

带颈

Ⅱ(1Cr18Ni9Ti)
Ⅰ(碳钢)

△
△

HG5-1368-80

常压

-20
～
+50

衬里

Ⅲ(碳钢衬里)

△
△

HG5-1369-80

嵌入
联接

Ⅰ(碳钢)
Ⅱ(1Cr18Ni9Ti)

△
△

HG5-1370-80

订货须知：
1、订货时请注明口径、长度、材质、压力及规格等。
