产品概述
供氮装置是本公司自主开发、研制的一套自力式微压力控制系统，主要用于保持容器顶部保护气(一般为氮气)的压力恒定，以避免容器内物料与空气直接接触，防止物料挥发、被氧化，以及容器的安全。特别适用于各类大型储罐的气封保护系统。该产品具有节能、动作灵敏、运行可靠、操作与维护方便等特点。
供氮装置由控制阀、执行器和指挥器组成，当储罐出液阀开启，用户放料时，液面下降，气相部分容积增大，罐内压力降低，供氮装置开启，向储罐注入氮气，使罐内压力上升，当罐内压力上升至供氮装置压力设定值时自动关闭，停止工作。

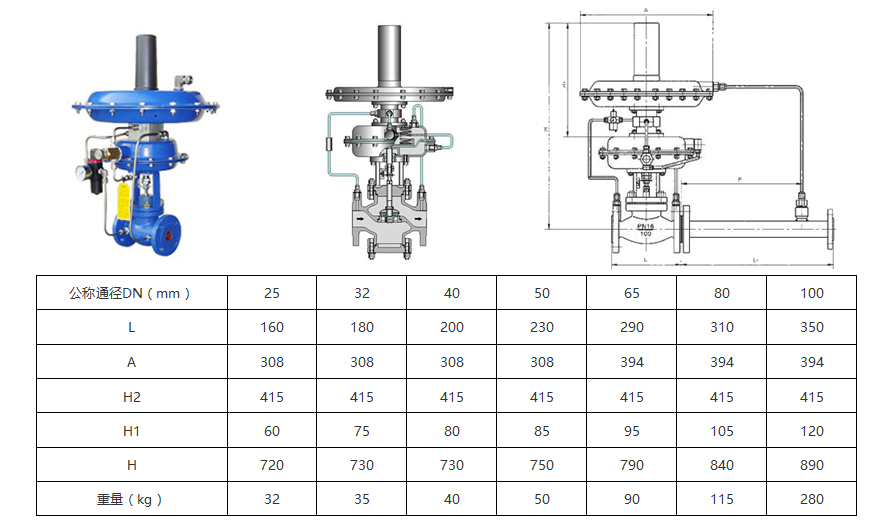

结构及尺寸

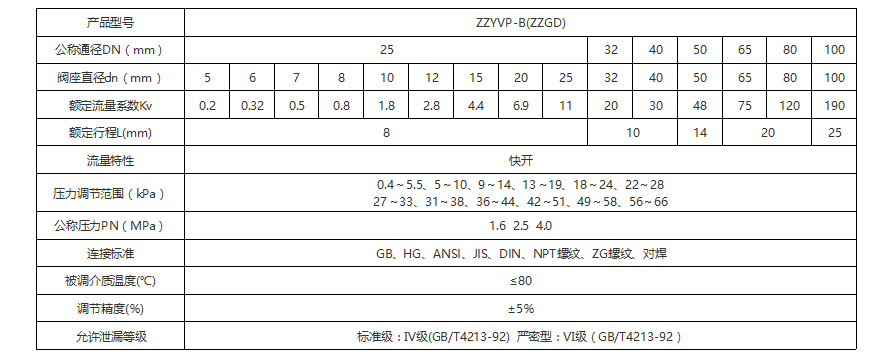

技术参数及性能指标
产品特点
1、无需外加能源，能在无电、无气的场合工作，既方便，又节约能源，降低成本；
2、?氮封装置供氮、泄氮压力设定方便，可在连续生产的条件下进行；
3、压力检测膜片有效面积大，设定弹簧刚度小，动作灵敏，装置工作平稳；
4、采用无填料设计，阀杆所受摩擦力小，反应迅速，控制精度高；
5、供氮装置采用指挥器操作，减压比可达100:1,减压效果好，控制精度高；
6、为确保储罐的安全，需在罐顶设置呼吸阀；
7、呼吸阀仅起安全作用，避免了常规氮封装置中启闭频繁易损坏的缺陷。
工作原理
供氮装置将设在罐顶取压点的介质经导压管引入检测机构，介质在检测元件上产生一个作用力与弹簧、预紧力相平衡。当罐内压力降低至低于供氮装置压力设定点时，平衡破坏，使指挥器阀芯打开，使阀前气体经减压阀、节流阀、进入主阀执行机构上、下膜室，打开主阀阀芯、向罐内充注氮气；当罐内压力升至供氮装置压力设定点，由于预设弹簧力，关闭指挥器阀芯、由于主阀执行机构中弹簧作用，关闭主阀，停止供氮。?
零件材质
1、阀体材质：ZG230-450、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti
2、内件材质：1Cr18Ni9Ti?、1Cr18Ni12Mo2Ti
3、膜盖材质：A3、1Cr18Ni9Ti、1Cr18Ni12Mo2Ti
4、膜片材质：夹增强涤纶织物丁腈橡胶、氟橡胶、PTFE
5、弹簧材质：60Si2Mn、1Cr18Ni9Ti、1Cr18Ni12Mo2Ti
※根据用户要求，阀体、内件、膜盖可采用其它牌号材质。
安装方式
订货须知
订货时请标注如下参数：产品名称、型号、口径、材质、压力(阀门、阀后或法兰)、介质、温度、流量、法兰标准、数量，如客户对产品有特殊要求，请在询价时一并提出。
