Y型夹套过滤器、Y型夹套加热过滤器、Y型全夹套过滤器【湖北旗达】
简介:Y型夹套过滤器是水、油、气管道和各种设备上不可缺少的一种设备。Y型夹套过滤器主要应用在一些工况较为寒冷的地方或者介质温度较低的情况,其夹套的进口可通入热循环水或蒸汽,进而保证介质可以在指定的温度内工作。
Y型夹套过滤器SY-J

Y型夹套过滤器

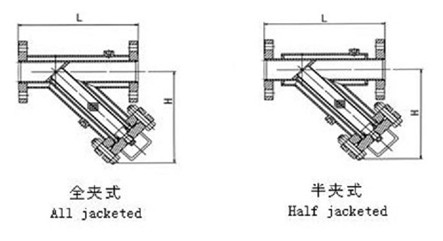

Y型夹套过滤器结构图
Y型夹套过滤器参数材料表
壳体材质 碳钢   不锈钢   衬里
滤框滤网材质 不锈钢
密封件材质 耐油石棉橡胶、金属缠绕垫、聚四氟乙烯
工作温度(℃) -80~450
连接方式 法兰连接、对焊连接、螺纹连接
公称压力(MPa) 0.6~16.0  (150Lb~900Lb)
过滤精度(目/in) 5~800

Y型夹套过滤器表格计算单位:(mm)

DN L H
全夹式 半夹式
25/50 220 250 100
32/65 250 300 150
40/65 250 300 150
50/80 290 320 175
65/100 390 420 370
80/125 430 500 350
100/150 500 600 420
125/200 550 650 420
150/200 550 650 420
200/250 600 700 460

订货须知
1、我厂承接各种非标尺寸Y型夹套过滤器;
2、订货时请注明口径、材质、压力、过滤精度及数量等。
