带双接管呼吸阀、带双接管阻火呼吸阀【湖北旗达】
简介:带双接管阻火呼吸阀是装在储罐顶上起到阻火呼吸作用,它能对石油储罐内外压差进行自动调节,其性能可靠、稳定,完全符合(石油储罐呼吸阀)SY0511-96、(石油储罐阻火性能和试验方法)GB5908-86标准。
带双接管呼吸阀(HXF-II)型
带双接管阻火呼吸阀(HXF-IIZ)型

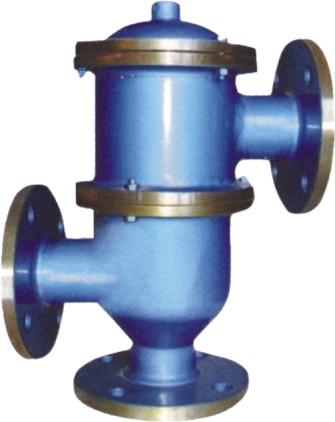

带双接管(阻火)呼吸阀

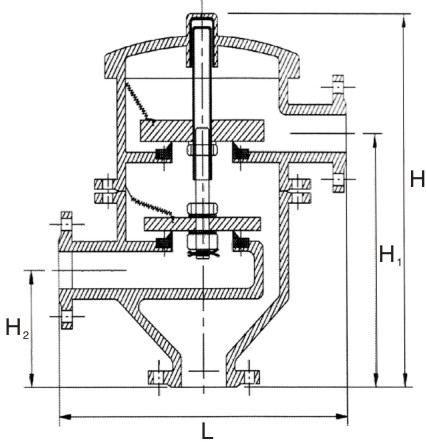

带双接管呼吸阀结构图

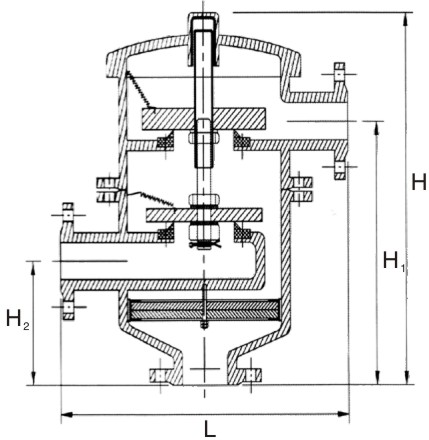

带双接管阻火呼吸阀结构图
带双接管呼吸阀参数材料表:
壳体材质 碳钢、不锈钢、衬里
阻火芯件材质 不锈钢防爆阻火波纹板
密封件材质 丁腈橡胶、聚四氟乙烯
防爆级别 BS5501:IIA、IIB、IIC
工作温度(℃) -30~+60
操作压力(Pa) -295pa~+9800pa   (-30mmH2O~+1000mmH2O)

表格计算单位:(mm)

 DN 40 50 80 100 150 200 250
SIZE 11/2 2” 3” 4” 6” 8” 10”
H1 220 235 275 320 375 440 495
H2 95 120 135 145 155 165 190
H 330 350 410 450 585 695 770
L 245 255 350 365 490 550 590

订货须知
1、我厂承接各种非标压力带双接管阻火呼吸阀;
2、订货时请注明口径、材质、压力及数量等。
